Medicinska bildbehandlingssystem måste kunna förstå formatet på DICOM-bilderna för att kunna lagra, överföra och visa dem. En modalitet, en datortomografi eller MR, ultraljud eller bildstudie, kan överföras från en modalitet till ett PACS, ett molnarkiv, en webbgranskare och en delningsplattform. Som en del av den processen är en teknisk detalj viktig: DICOM Transfer Syntax.
Överföringssyntaxen kan påverka hur data i bilder kodas, om bilden är komprimerad och om systemet kan öppna och visa bilden korrekt. När det gäller webbaserad DICOM-granskning och samarbete påverkar den direkt kompatibilitet, prestanda, lagring och arbetsflöden för bilddelning.
DICOM Transfer Syntax specificerar hur DICOM-data kodas när den lagras eller överförs. Den beskriver för ett PACS, en arbetsstation, en molnplattform eller en DICOM-granskare hur bilddata ska läsas, inklusive komprimeringsformat, värderepresentation (Value Representation) och byteordning.
Transfer Syntax är svaret på frågan: Kan detta system avkoda och visa denna DICOM-bild korrekt?
Om ett system inte stöder den överföringssyntax som används i en fil, kanske bilden inte öppnas, kan kräva konvertering eller kan behöva hämtas från ett annat system som stöder överföringssyntaxen.
DICOM Transfer Syntax är en samling regler för kodning av DICOM-objekt när de överförs mellan system. Dessa regler specificerar metoden med vilken datauppsättningen skrivs och metoden med vilken det mottagande systemet ska tolka den.
Ett DICOM-objekt innehåller vanligtvis:
• Patient-, studie-, serie-, modalitets- och teknisk information (metadata)
• Data i bilden (pixeldata)
Transfer Syntax används för att informera den mottagande programvaran om hur den informationen ska avkodas. Det är därför det är viktigt för PACS, diagnostiska granskare, molnplattformar, bildarkiv och säkra arbetsflöden för delning.
Till exempel kan du ha två DICOM-filer som båda innehåller DT-bilder: en okomprimerad och den andra med en komprimerad överföringssyntax. Granskare måste visa bilden korrekt, och detta kräver rätt syntax.
Det finns DICOM Transfer Syntaxes, var och en tilldelad en identifierare som kallas Transfer Syntax UID. Denna UID specificerar exakt hur data kodades.
Till exempel kan UID:erna betyda okomprimerad, JPEG Lossless, JPEG 2000 eller ett annat komprimerat format. UID hjälper granskaren, PACS- eller molnsystemet att välja ett lämpligt avkodningsschema.
Denna information kan ses av tekniska användare via DICOM-metadata. PostDICOM tillhandahåller en metadatagranskare för teknisk metadata (inklusive DICOM-taggar), vilket kan vara användbart för att undersöka bildattribut eller felsöka kompatibilitetsproblem.
Valet av överföringssyntax varierar beroende på bildsystem, lagringspolicy, komprimeringskrav och granskarkompatibilitet.
| Typ av överföringssyntax | Vad det betyder | Vanlig användning |
| Implicit VR Little Endian | Ett brett stött standardkodningsformat för DICOM | Rutinmässigt bildutbyte och bred kompatibilitet |
| Explicit VR Little Endian | Definierar tydligt värderepresentation i datauppsättningen | Vanligt i moderna DICOM-system |
| Förlustfri komprimerad syntax | Minskar filstorleken utan att ta bort bilddata | Lagring och överföring när bildtrogenhet måste bevaras |
| Förstörande komprimerad syntax | Minskar filstorleken genom att permanent ta bort viss data | Valda arbetsflöden, beroende på klinisk användning, policy och krav |
| Utgångna eller äldre syntaxer | Äldre format som kan ha begränsat stöd | Äldre arkiv eller äldre bildbehandlingssystem |
En implementerare av en granskare måste stödja överföringssyntaxen för en DICOM-fil. Om den inte gör det kommer bilden inte att visas eller kan behöva konverteras för att visas.
Detta är särskilt viktigt när man tittar via webben, eftersom bilder kan strömmas från molnlagring, öppnas i en webbläsare eller delas med någon utanför den ursprungliga anläggningen. En DICOM-granskare som är kompatibel bör kunna tillhandahålla olika arbetsflöden för praktisk användning och bör stödja vanliga DICOM-bildformat.
Transfer Syntax kan påverka:
• Avgör om bilden öppnas korrekt
• Tiden det tar för bilden att laddas
• Indikerar om komprimering är tillåten
• Mängden lagringsutrymme som behövs för att lagra bilden
• Effektiviteten i att dela och hämta filen
En av de mest användbara komponenterna i DICOM Transfer Syntax är komprimering. Medicinska bilder kan vara stora, särskilt multislice DT- eller MR-studier och andra studier med hög volym. Komprimering kan användas för att minska lagrings- och överföringskrav, men typen av komprimering är relevant.
| Typ | Huvudfördel | Viktigt att tänka på |
| Okomprimerad | Enklare kompatibilitet och okomplicerad avkodning | Större filstorlek |
| Förlustfri komprimering | Mindre filer utan förlust av bilddata | Granskare och PACS måste stödja syntaxen |
| Förstörande komprimering | Mycket mindre filer | Bör användas försiktigt baserat på kliniskt syfte, bildtyp och organisationspolicy |
När varje bild behövs, och dess data inte kan gå förlorad, används ofta förlustfri komprimering. I vissa fall kan förstörande komprimering vara lämplig, men det bör inte antas vara lämpligt för alla kliniska arbetsflöden. Detta beror på användning, policy och krav.

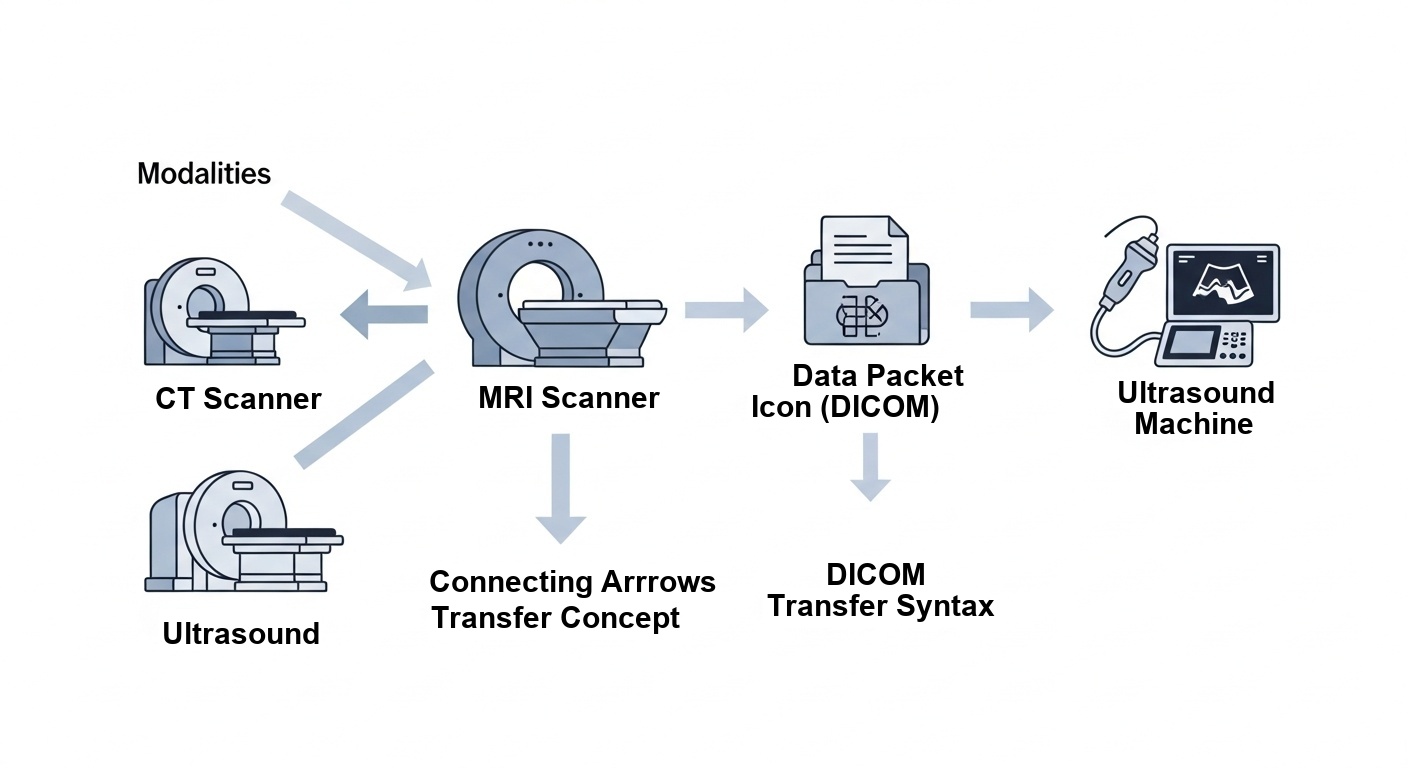

 - Created by PostDICOM.jpg)
Det traditionella bildbehandlingsflödet inkluderar studier som förvärvas av modaliteterna och sparas i PACS. Sådana studier kan sedan nås i moderna arbetsflöden via molnplattformar, genom en webbläsarbaserad granskare eller via säkra delningslänkar.
Tillförlitlig lagring, hämtning och visning av DICOM-bilder är avgörande för en Cloud PACS-miljö. Överföringssyntax är viktig eftersom plattformen behöver veta vilken kodningsmetod bilden använder för att se om den kan konverteras, avkodas eller renderas för att kunna visas.
För webbaserade DICOM-arbetsflöden kan överföringssyntaxen påverka:
• Uppladdning av studier till molnlagring
• Hämtning av bilder från PACS eller arkiv
• Visning av studier i en webbläsare
• Delning av studier med remitterande läkare
• Minskning av lagrings- och bandbreddsanvändning
• Stöd för fjärrsamarbete
Överföringssyntax är en viktig faktor för radiologiavdelningar, bilddiagnostiska centra, sjukhus och IT-team inom hälso- och sjukvården.
DICOMweb möjliggör lagring, sökning och hämtning av DICOM-data via webbtjänster inom medicinska bildbehandlingssystem. Det är användbart för molnsystem, surfning, integration och bildbehandlingsflöden via API.
Bilder som hämtas via DICOMweb-tjänster kan returneras som original-DICOM, en renderad bild eller information i ett format som stöds. Kompatibilitet med överföringssyntax kan påverka hämtnings- och visningsprocesserna.
Till exempel, när ett DICOM-objekt lagras i en komprimerad syntax, måste den mottagande granskaren eller applikationen antingen hantera komprimeringen eller ta emot bilden i en syntax som är kompatibel med den.
En möjlig förklaring till att en DICOM-fil inte öppnas i en granskare är den överföringssyntax som användes. Detta kan inträffa när filer skickas in med nyare eller mindre populära komprimeringsmetoder.
Att ladda upp, ladda ner eller dela stora okomprimerade DICOM-studier kan ta längre tid. Användningen av en komprimerad överföringssyntax kan användas för att minska filstorleken, men det mottagande systemet måste kunna avkoda den komprimerade överföringssyntaxen.
Kompatibilitet är en nyckelfaktor när bilderna delas med remitterande läkare, patienter eller externa team. Ett säkert arbetsflöde för delning av medicinska bilder kan göra det mycket enklare för användare att komma åt studier utan att förlita sig på CD-skivor, lokal programvara eller manuella filöverföringar.
Tillförlitlig avkodning, hämtning och visning krävs för moln- och webbaserade arbetsflöden. Stöd för överföringssyntax hjälper till att bedöma möjligheten till en smidig visning över olika enheter och platser.
Andra användningsfall för att överväga överföringssyntax inkluderar att välja granskare, migrera till PACS, hantera ett molnarkiv eller planera ett arbetsflöde för bilddelning.
Användbara metoder inkluderar:
• Fastställ vilka överföringssyntaxer ditt PACS och dina granskare stöder
• Se till att deras rutinmässiga utbyten görs i allmänt accepterade format
• Föredra förlustfri komprimering när bevarande av bilddata krävs
• Använd endast förstörande komprimering när det är nödvändigt för arbetsflödet och policyn
• Testa hämtning/åtkomst före storskalig migrering
• Kontrollera DICOM-metadata när du hanterar kompatibilitetsproblem
Målet är inte att använda en enda syntax i alla scenarier. Målet är att välja format som uppfyller organisationens kliniska, tekniska, lagrings- och samarbetskrav.
DICOM Transfer Syntax specificerar metoden genom vilken DICOM-data kodas för lagring och/eller överföring. Den specificerar formatet för att läsa data (byteordning, representation av datavärden, kompressionstyp).
Transfer Syntax UID är en unik identifierare som anger kodningsformatet för en DICOM-fil. Den hjälper PACS-system, granskare och andra applikationer att avgöra hur bilddata ska tolkas.
Överföringssyntaxen för en DICOM-fil måste stödjas av DICOM-granskaren. Annars kommer bilden inte att öppnas, visas eller måste konverteras till ett format som stöds.
Förlustfri komprimering bevarar all information och minskar filstorleken utan dataförlust. Förstörande komprimering kastar bort viss data, vilket minskar filstorleken på bekostnad av att information förloras. Användningen av förstörande komprimering beror på bildtyp, kliniskt syfte och policy.
Ja. Överföringssyntax kan påverka storlek, uppladdningstid, kompatibilitet och möjligheten att öppna studien. Detta är särskilt relevant för externa samarbetsflöden, webbgranskare och molnplattformar.
DICOM Transfer Syntax är ett tekniskt koncept, men det har en direkt inverkan på dagliga bildbehandlingsflöden. Det specificerar formatet för DICOM-data (kodning och avkodning), överföring och avkodning, lagring och visning.
När du delar DICOM-bilder över internet eller använder en webbaserad DICOM-granskare, kommer överföringssyntaxen att påverka kompatibilitet, komprimering, laddningstid, molnlagring och delning. Kännedom om det gör det möjligt för hälso- och sjukvårdsorganisationer att minimera problem med bildvisning och underlätta smidig bilddelning över PACS, molnet och onlinegranskare.
|
