Si usted dirige una clínica, un centro de diagnóstico por imagen, un servicio de radiología móvil o una pequeña práctica de diagnóstico, obtener los estudios de sus dispositivos de imágenes hacia un Cloud PACS debería sentirse como una rutina, no como un riesgo. En realidad, el enrutamiento puede ser confuso porque los pasos residen en tres lugares diferentes a la vez: la consola de su modalidad, su red y la configuración de destino de su PACS.
Esta guía le lleva paso a paso a través del enrutamiento de dispositivos médicos a Cloud PACS utilizando PostDICOM y su Comunicador de Dispositivos Médicos, MeDiC. Aprenderá qué significa el enrutamiento en términos DICOM, qué configuraciones importan más, cómo establecer una configuración limpia y soportable, y cómo realizar pruebas antes de la puesta en marcha. Al terminar, debería ser capaz de explicar su configuración claramente a su proveedor de PACS, al ingeniero de servicio de su modalidad y a su proveedor de TI, lo que reducirá el tiempo de inactividad más adelante.
• El enrutamiento es simplemente la ruta que toma un estudio desde una modalidad hasta el destino PACS, utilizando configuraciones de red DICOM como el Título de AE (AE Title), la dirección IP y el puerto.
• La mayoría de los fallos de enrutamiento provienen de pequeños desajustes: un Título de AE incorrecto, un puerto incorrecto, una regla de firewall bloqueada o un dispositivo que no está en el segmento de red esperado.
• MeDiC está diseñado para ubicarse dentro de su red clínica y conectar dispositivos de imágenes a PostDICOM Cloud PACS sin requerir una VPN, simplificando muchas implementaciones en pequeñas empresas.
• Las pruebas antes de la puesta en marcha deben incluir una verificación de conectividad, un estudio de prueba real y la confirmación de que los estudios aparecen correctamente en el visor en la nube con los identificadores del paciente y las series intactas.
• La seguridad no es opcional. Utilice un enfoque basado en riesgos, aplique controles de acceso y asegúrese de que se comprendan las expectativas de transporte seguro para DICOM y cualquier sistema de soporte.
Los conceptos básicos de enrutamiento implican entender cómo los dispositivos DICOM se encuentran entre sí, se autentican a nivel de red y envían estudios de manera confiable. Una vez que entienda el lenguaje, la configuración se convierte en una lista de verificación predecible en lugar de ensayo y error.
En imágenes médicas, el enrutamiento significa configurar un dispositivo para que, al completar un estudio, pueda enviar el estudio al destino correcto utilizando el protocolo DICOM. El destino podría ser un servidor PACS, una pasarela (gateway) o un router que reenvía los estudios a un Cloud PACS.
Piénselo de esta manera. Su modalidad es una entidad de aplicación DICOM, y su destino PACS es otra entidad de aplicación. Cuando envía imágenes, los dos lados establecen una sesión de red DICOM (una asociación), acuerdan qué se enviará y cómo, y luego transfieren los datos. Si la asociación no se puede establecer, nada se mueve. Si la asociación se establece pero la negociación es incorrecta, puede ver estudios parciales, series faltantes o intentos de envío repetidos.
Con PostDICOM, MeDiC sirve como el componente in situ que permite a sus dispositivos locales comunicarse con PostDICOM Cloud utilizando operaciones DICOM estándar.
Estos términos aparecen en casi todas las pantallas de configuración de modalidad y PACS. Si puede leer y verificar estos valores, podrá resolver rápidamente la mayoría de los problemas de enrutamiento.
Un Título de AE es el nombre de una entidad de aplicación DICOM. Se utiliza en la solicitud de asociación para identificar los sistemas que llaman y los que son llamados. En el estándar DICOM, el Título de AE llamante identifica al solicitante, y el Título de AE llamado identifica al receptor previsto. En términos clínicos prácticos, su modalidad y su destino tienen cada uno su propio Título de AE. Ambos lados deben estar de acuerdo en cuáles son esos valores.
Error común en pequeñas empresas: alguien escribe el Título de AE correcto pero añade un espacio al final, utiliza reglas de mayúsculas incorrectas para ese dispositivo o configura un Título de AE de destino que no coincide con lo que espera el lado receptor. Ese único desajuste puede causar el rechazo instantáneo de la asociación.
La dirección IP es la dirección de red que utiliza su dispositivo para llegar al destino. Dentro de una clínica, esta suele ser una IP privada de LAN. En configuraciones de enrutamiento en la nube que utilizan una pasarela local, su modalidad a menudo envía tráfico a la IP de LAN de la pasarela en lugar de directamente a la nube.
Es por esto que la ubicación en la red importa. La propia guía de PostDICOM señala que MeDiC debe instalarse en una red de área local, y los nodos DICOM deben estar en la misma red para comunicarse.
El puerto es el puerto de escucha TCP en el nodo DICOM receptor. El dispositivo o software de destino debe estar escuchando en ese puerto, y cualquier firewall entre el remitente y el receptor debe permitir ese puerto.
En muchos entornos, los valores de los puertos se cambian de los predeterminados por razones de política o conflicto. La única regla que importa es la consistencia: el remitente debe apuntar al puerto exacto en el que el receptor está escuchando, y ese puerto debe ser accesible.
Una asociación DICOM es la conexión negociada entre dos entidades de aplicación que permite el flujo de comandos y datos. Durante el establecimiento de la asociación, los sistemas se identifican utilizando Títulos de AE y negocian lo que intercambiarán. Si el sistema receptor no puede validar el Título de AE llamado, o si falla la conectividad de red, la asociación no se completará.
Al solucionar problemas, siempre querrá separar los problemas de asociación de los problemas de transferencia. Si la asociación está fallando, el problema suele estar relacionado con la identidad, IP, puerto o firewall. Si la asociación funciona pero la transferencia falla, el problema suele ser el soporte de sintaxis de transferencia, el soporte de clase SOP de almacenamiento o restricciones de recursos.
El enrutamiento no es una arquitectura única. La mayoría de las clínicas caen en uno de estos dos patrones.
En esta configuración, la modalidad envía estudios directamente a un punto final en la nube. Esto puede funcionar en algunos entornos, pero a menudo requiere redes más complejas, cambios de firewall más estrictos y una validación cuidadosa del transporte seguro. A muchas pequeñas empresas les resulta más difícil de soportar porque los proveedores de modalidades pueden ser reacios a solucionar problemas de enrutamiento directo a Internet.

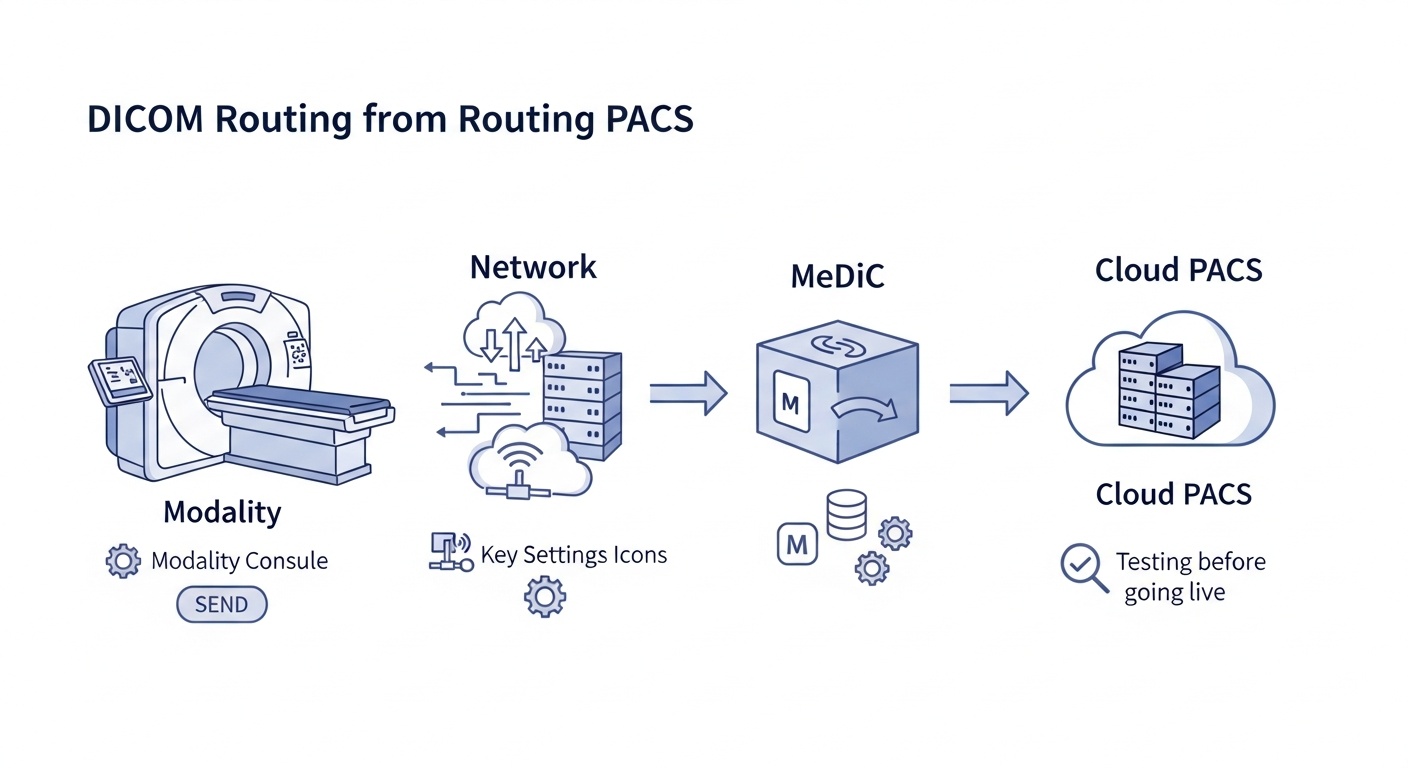

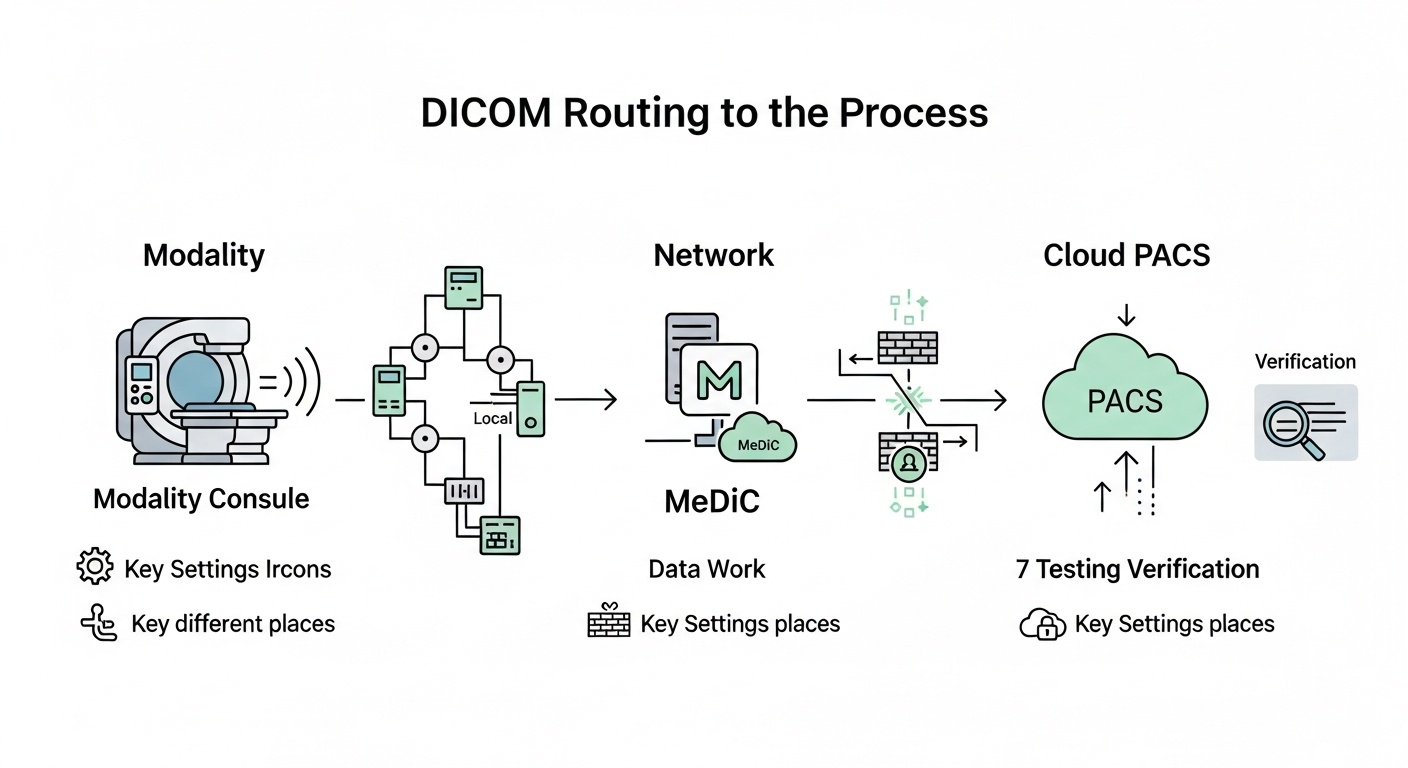

En esta configuración, las modalidades envían estudios a una pasarela local, que los reenvía a la nube. MeDiC se utiliza comúnmente en este rol para implementaciones de PostDICOM, instalado en una computadora dentro de la red de la clínica u hospital y utilizado para conectar dispositivos de imágenes a PostDICOM Cloud PACS. PostDICOM también señala que MeDiC funciona de forma segura detrás de firewalls y no requiere una conexión VPN, lo cual es una ventaja práctica para muchos equipos pequeños.
Para la mayoría de las clínicas pequeñas, el modelo de pasarela es más fácil de gestionar porque sus modalidades solo necesitan llegar a una dirección IP local y puerto, lo cual es territorio familiar para los ingenieros de servicio de modalidades.
Antes de tocar cualquier configuración, reúna sus requisitos previos. Esto evita el escenario más común: media configuración hecha, y luego esperar días por el valor faltante que solo tiene una persona.
Primero, confirme que tiene acceso a la cuenta de PostDICOM con permisos para crear o administrar MeDiC y para ver estudios entrantes. Segundo, identifique la computadora que ejecutará MeDiC. Debe estar en el mismo segmento de red de la clínica que las modalidades que enviarán imágenes. La guía de PostDICOM enfatiza la ubicación en LAN y el uso de la misma red para los nodos DICOM.
Tercero, recopile los valores de red DICOM para cada modalidad. Necesita el Título de AE de la modalidad, la IP de la modalidad y el puerto que utilizará si recibe algún tráfico DICOM. Incluso si la modalidad solo está enviando, querrá un registro de nodo completo para documentación.
Cuarto, recopile los valores de destino de PostDICOM que configurará en MeDiC, incluyendo la configuración del servidor PACS que MeDiC utiliza para llegar al destino en la nube. La base de conocimientos de PostDICOM explica cómo editar la configuración del servidor PACS de MeDiC y agregar nodos con descripción, Título de AE, IP y puerto.
Finalmente, coordine con quien controle sus reglas de firewall y segmentación de red. Incluso en una clínica pequeña, eso podría ser un proveedor de servicios gestionados, un proveedor de routers o un miembro senior del personal. Decida de antemano si desea una VLAN dedicada para imágenes, si la máquina MeDiC tendrá una IP estática y cómo documentará los cambios.
Esta sección es el tutorial práctico. Sigue el mismo orden que querrá durante la implementación, para no crear bucles de configuración.
 - Created by PostDICOM.jpg)
Comience dentro de PostDICOM creando o seleccionando una aplicación MeDiC, luego descargue el instalador para el sistema operativo que utilizará. PostDICOM proporciona una guía de instalación para Windows y Linux, y señala el soporte para sistemas operativos de escritorio comunes.
Cuando instale MeDiC, trate la máquina host como infraestructura, no como una estación de trabajo casual. Eso significa energía estable, una conexión de red cableada cuando sea posible, actualizaciones del SO programadas y acceso limitado a quienes lo necesiten.
Lo más importante, colóquelo correctamente en la red. La documentación de PostDICOM establece explícitamente que MeDiC debe estar en una red de área local y que los nodos DICOM deben estar en la misma red para comunicarse.
En MeDiC, configurará los ajustes del destino PACS que definen dónde MeDiC reenvía los estudios. PostDICOM proporciona una guía paso a paso para editar la configuración del servidor PACS de MeDiC, donde se asegura de que los valores de destino en la nube sean correctos.
Mientras hace esto, documente los valores de destino en una hoja de enrutamiento simple. Incluya el nombre del destino, el Título de AE del destino, el host de destino, el puerto de destino y la fecha en que se verificó por última vez. Las pequeñas empresas se benefician de esto porque evita el problema de "solo una persona conoce la configuración".
A continuación, registre sus modalidades dentro de MeDiC como nodos DICOM. La guía de MeDiC de PostDICOM muestra los detalles del nodo que importan: descripción, Título de AE, IP y puerto, y describe cómo agregar un nodo DICOM para que MeDiC pueda comunicarse con modalidades compatibles con DICOM como TC, RM, RC y ultrasonido.
Sea consistente en la nomenclatura. Utilice una convención de nombres que un futuro técnico entienda rápidamente, como TC Sala1, US Sala2, RX Movil, e incluya el fabricante y modelo del dispositivo en su documentación interna.
Ahora vaya a la consola de cada modalidad y configure un destino DICOM que apunte a MeDiC. Este destino utilizará el Título de AE de MeDiC, la dirección IP LAN de MeDiC y el puerto de escucha de MeDiC que configuró.
Aquí es donde a menudo importa la coordinación con los ingenieros de servicio de la modalidad. Muchas modalidades almacenan destinos DICOM en un menú de servicio, y el ingeniero querrá sus valores exactos. Su trabajo es proporcionarlos claramente y verificarlos a medida que los ingresan.
Una nota práctica para clínicas: si tiene múltiples modalidades, no las configure todas a la vez. Configure una modalidad completamente, pruébela de extremo a extremo y luego replique el patrón. Esto limita el alcance del impacto y acelera la solución de problemas.
La verificación debe ocurrir en capas.
Primero, confirme la accesibilidad básica de la red desde el segmento de red de la modalidad hasta el host de MeDiC. Segundo, confirme que la configuración del nodo DICOM coincida en ambos lados. La guía de PostDICOM enfatiza agregar el Título de AE, IP y puerto del otro para comunicarse, que es el núcleo de este paso.
Luego envíe un estudio de prueba. Utilice una prueba real pero de bajo riesgo, como un estudio fantasma o un paciente de prueba designado según la política de su clínica. Verifique todo lo siguiente en PostDICOM: el estudio llega, el recuento de series coincide, las imágenes clave se abren en el visor y los identificadores del paciente aparecen correctamente según las necesidades de su flujo de trabajo. La página de la solución para clínicas de PostDICOM describe cómo enviar imágenes desde dispositivos de imágenes a MeDiC una vez que la configuración DICOM está completa.
Si su práctica utiliza reglas de envío automático, revise la guía de PostDICOM sobre la gestión de Configuración de envío automático DICOM, porque la automatización puede ser útil, pero también puede amplificar errores si se configura demasiado pronto.
Las pruebas no son solo un envío exitoso único. Una puesta en marcha segura tiene tres fases: pruebas funcionales, pruebas de flujo de trabajo y preparación operativa. Obtenga más información sobre la lista de verificación de puesta en marcha de PostDICOM.
Las pruebas funcionales demuestran que la ruta funciona. Eso significa envíos repetidos, no solo uno, y al menos un estudio más grande si sus modalidades producen recuentos altos de series.
Las pruebas de flujo de trabajo demuestran que las imágenes llegan donde su personal las espera. Confirme que los radiólogos y clínicos puedan encontrar estudios por nombre de paciente o número de acceso, que el flujo de trabajo de informes no esté bloqueado y que el acceso remoto se comporte como su negocio espera.
La preparación operativa es la parte aburrida que le protege más tarde. Cree un breve manual de operaciones que incluya los detalles del host MeDiC, quién mantiene el PC, a quién llamar para problemas de modalidad y cuál es su plan de reversión si el enrutamiento falla el primer día. Las pequeñas empresas tienen éxito cuando el proceso está escrito y no atrapado en la memoria de alguien.
La solución de problemas de enrutamiento DICOM es más fácil cuando trabaja de abajo hacia arriba. No adivine. Pruebe cada capa, luego suba.
Comience con los desajustes obvios. Confirme la ortografía del Título de AE en ambos extremos. Confirme que la IP de destino de la modalidad coincida con la IP LAN del host MeDiC. Confirme que el puerto coincida con el puerto de escucha de MeDiC y que esté abierto a través de cualquier firewall local. La configuración DICOM gira en torno a Títulos de AE y puertos TCP IP, y el estándar trata explícitamente estos como valores configurados, no como valores predeterminados mágicos.
A continuación, aísle la asociación frente a la transferencia. Si la modalidad no puede conectarse en absoluto, todavía está en territorio de asociación. Si se conecta pero falla a mitad de la transferencia, investigue el soporte de sintaxis de transferencia, el soporte de clase de almacenamiento o los límites de recursos en el host MeDiC.
Luego verifique la ubicación de la red. Si una modalidad está en una VLAN diferente o si una regla de router bloquea la comunicación lateral, verá fallos intermitentes o una incapacidad total para conectarse. La nota de PostDICOM sobre MeDiC y los nodos DICOM estando en la misma red es una pista fuerte para diagnosticar estos casos.
Finalmente, esté atento a problemas operativos que parecen ser fallos técnicos. Si el host MeDiC está en suspensión, reiniciándose por actualizaciones o quedándose sin espacio en disco, el enrutamiento fallará aunque la configuración sea correcta. Trate el host MeDiC como un pequeño servidor.
El enrutamiento de Cloud PACS toca datos regulados a través de muchos entornos, por lo que su postura de seguridad debe alinearse con sus obligaciones. En los Estados Unidos, la Regla de Seguridad de HIPAA establece estándares para proteger la información de salud protegida electrónica y requiere salvaguardas administrativas, físicas y técnicas.
Para las pequeñas empresas, el enfoque más práctico es seguir un marco reconocido para los detalles de implementación. NIST SP 800 66 Rev 2 está escrito específicamente para ayudar a las entidades reguladas de todos los tamaños a implementar las salvaguardas de la Regla de Seguridad de HIPAA de una manera práctica.
En el lado de DICOM, el transporte seguro no es un concepto vago. La Parte 15 de DICOM define perfiles de seguridad y gestión de sistemas, incluidos perfiles de conexión de transporte seguro basados en TLS, y hace referencia a la guía moderna de mejores prácticas de TLS, como las recomendaciones del IETF.
Desde el punto de vista de la implementación, concéntrese en estas disciplinas de fiabilidad y seguridad.
• Primero, Control de Acceso. Limite quién puede administrar MeDiC y quién puede acceder a las cuentas de PostDICOM. Utilice autenticación fuerte y separe las cuentas administrativas de las cuentas de usuario diario.
• Segundo, Encriptación en Tránsito. Asegúrese de entender cómo se protege el tráfico DICOM entre componentes, y que cualquier acceso web a visores en la nube utilice configuraciones TLS modernas alineadas con las recomendaciones de mejores prácticas.
• Tercero, Auditabilidad. En ecosistemas más grandes, perfiles como IHE ATNA enfatizan la autenticación de nodos, el registro de auditoría y la encriptación de telecomunicaciones como elementos fundamentales. Incluso si no está implementando auditoría empresarial completa, aún debe mantener registros y saber dónde buscar cuando algo sale mal.
• Cuarto, Resiliencia. Su clínica debe decidir qué hacer cuando Internet no funciona o el host MeDiC está fuera de línea. ¿Las modalidades ponen los estudios en cola localmente, el personal reenvía manualmente o tiene una ruta de respaldo? Una simple política escrita aquí evita el pánico y los envíos duplicados repetidos.
PostDICOM afirma que MeDiC funciona de forma segura detrás de firewalls y no requiere una conexión VPN. En la práctica, esto puede simplificar la implementación porque sus modalidades envían tráfico a una pasarela local, que maneja la conectividad a la nube.
Como mínimo, necesita el Título de AE de la modalidad, la dirección IP de la modalidad y la configuración del puerto, más los valores de destino para MeDiC. Los fallos de enrutamiento son causados con mayor frecuencia por Títulos de AE no coincidentes, direcciones IP incorrectas o puertos incorrectos.
Diferentes dispositivos pueden ubicarse en diferentes segmentos de red, tener diferentes reglas de firewall o utilizar diferentes perfiles de destino. Confirme que la modalidad que falla puede llegar al host MeDiC en el puerto correcto y que los valores del Título de AE coinciden exactamente.
Utilice un flujo de trabajo de prueba designado aprobado por la política de su clínica, como estudios fantasma o un registro de paciente de prueba creado para validación técnica. El objetivo es verificar que los estudios lleguen, se abran correctamente y preserven la integridad de la serie antes de activar el envío rutinario.
Documente el Título de AE, la IP y el puerto de cada nodo, los detalles del host MeDiC, la configuración del destino en la nube y la fecha exacta de puesta en marcha. Cuando ocurren tickets de soporte, esta página única a menudo reduce drásticamente el tiempo de resolución.
Configurar el enrutamiento de un dispositivo médico a un Cloud PACS no es difícil una vez que lo trata como un sistema estructurado: identidad DICOM, accesibilidad de red, una pasarela estable y pruebas disciplinadas. Para las pequeñas empresas, la mayor victoria es la previsibilidad. Cuando su equipo puede explicar la ruta de enrutamiento, verificar cada valor y repetir la configuración para cada modalidad, reduce el tiempo de inactividad y protege los ingresos.
Si planea mover flujos de trabajo de imágenes a un Cloud PACS y desea una configuración de enrutamiento clara y soportable, inicie una prueba con PostDICOM y configure MeDiC en la red de su clínica. Una vez que su primera modalidad esté enviando estudios de prueba limpios de extremo a extremo, escalar al resto de sus dispositivos se convierte en un proceso repetible.
|
